1.3 Состав АРМ ПЛС на Су-35С
1.3.1 Состав АРМ ПЛС на Су-35С приведен в таб. 2.2.
|
Наименование составной части (СЧ)
|
Обозначение СЧ
|
Количество
|
Примечание
|
|
Каркас с АРМ летчика (АРМЛ)
|
ВГИП.161468.001
|
1
|
Комплектность согласно паспорта ВГИП.161468.001ПС
|
|
Вычислительный комплекс с пакетом программного обеспечения (ВК)
|
ВГИП.466514.196
|
1
|
Комплектность согласно паспорта ВГИП.466514.196ПС
|
|
Система имитации визуальной обстановки (СИВО)
|
ВГИП.467249.004
|
1
|
Комплектность согласно паспорта ВГИП.467249.004ПС
|
|
Система электропитания (СЭП)
|
ВГИП.565332.116
|
1
|
Комплектность согласно паспорта ВГИП.565332.116ПС
|
|
Одиночный комплект запасных частей, инструментов, принадлежностей и материалов (ЗИП-О)
|
ВГИП.161948.001
|
1 комплект
|
Комплектность согласно ВГИП.161469.005ЗИ
|
|
Эксплуатационные документы (ЭД)
|
–
|
1 комплект
|
Комплектность согласно ВГИП.161469.005ВЭ
|
|
Упаковка
|
ВГИП.161945.010
|
1 комплект
|
–
|
Таблица 2.2: Состав АРМ ПЛС на Су-35С

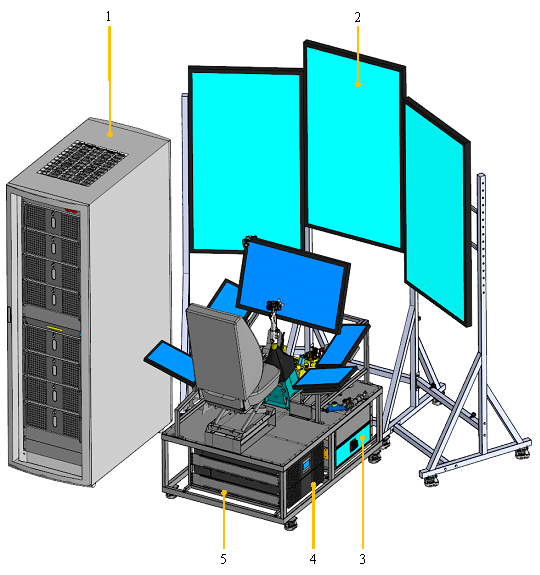

1.3.2 Общий вид АРМ ПЛС на Су-35С приведен на рис. 2.1.
Рисунок 2.1: Общий вид АРМ ПЛС на Су-35С
| 1. |
ВК4
|
| 2. |
СИВО5
|
| 3. |
Блок электропитания из состава СЭП6
|
| 4. |
Источник бесперебойного питания (ИБП) из состава СЭП
|
| 5. |
АРМЛ7
|
Примечание. Расположение СЧ АРМ ПЛС на Су-35С может отличаться от приведенного на рис. 2.1 в зависимости от условий размещения.
1.3.3 Функциональная схема АРМ ПЛС на Су-35С приведена на рис. 2.2.
Рисунок 2.2: Функциональная схема АРМ ПЛС на Су-35С
АРМ – автоматизированное рабочее место.
АРМИ – автоматизированное рабочее место инструктора.
