Приложение А (обязательное) Схемы электрические АРМ ПЛС на Су-35С

Перечень схем электрических АРМ ПЛС на Су-35С приведен в таб. 9.1.

Номер страницы	Номер рисунка	Наименование	Количество листов	Примечание

		АРМ ПЛС на Су-35С

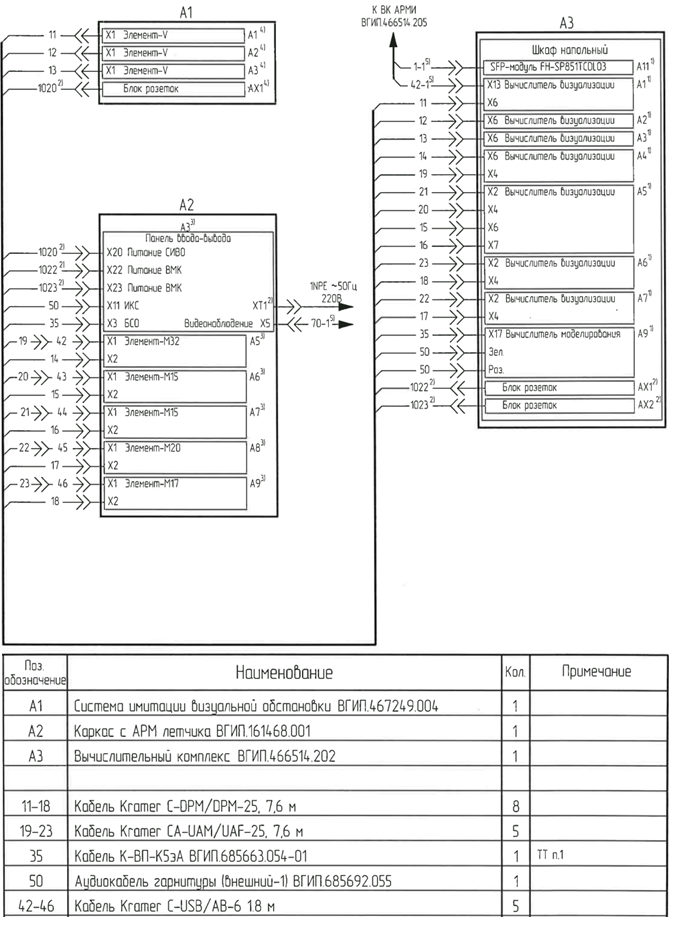

133	рис. 9.1	Схема электрическая соединений АРМ ПЛС на Су-35С	1	ВГИП.161469.005Э4

		АРМЛ7

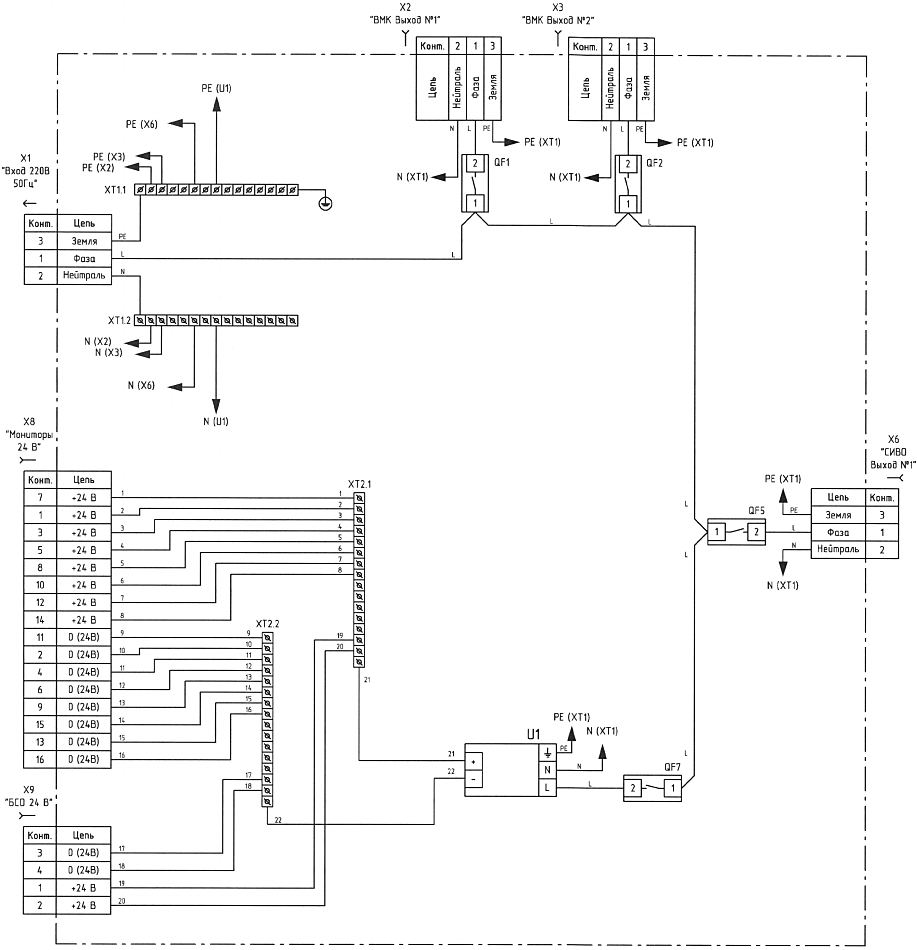

135	рис. 9.2	Схема электрическая общая АРМЛ	1	ВГИП.161468.001Э6

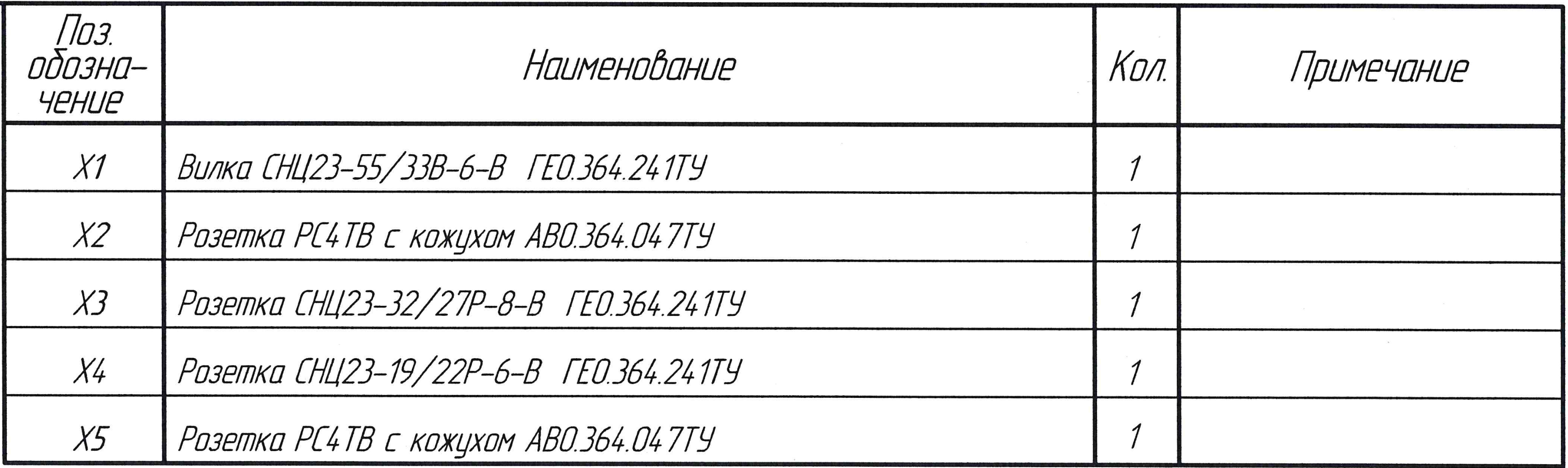

137	рис. 9.3	Перечень элементов схемы электрической общей АРМЛ	1	ВГИП.161468.001Э6

		Оборудование АРМЛ

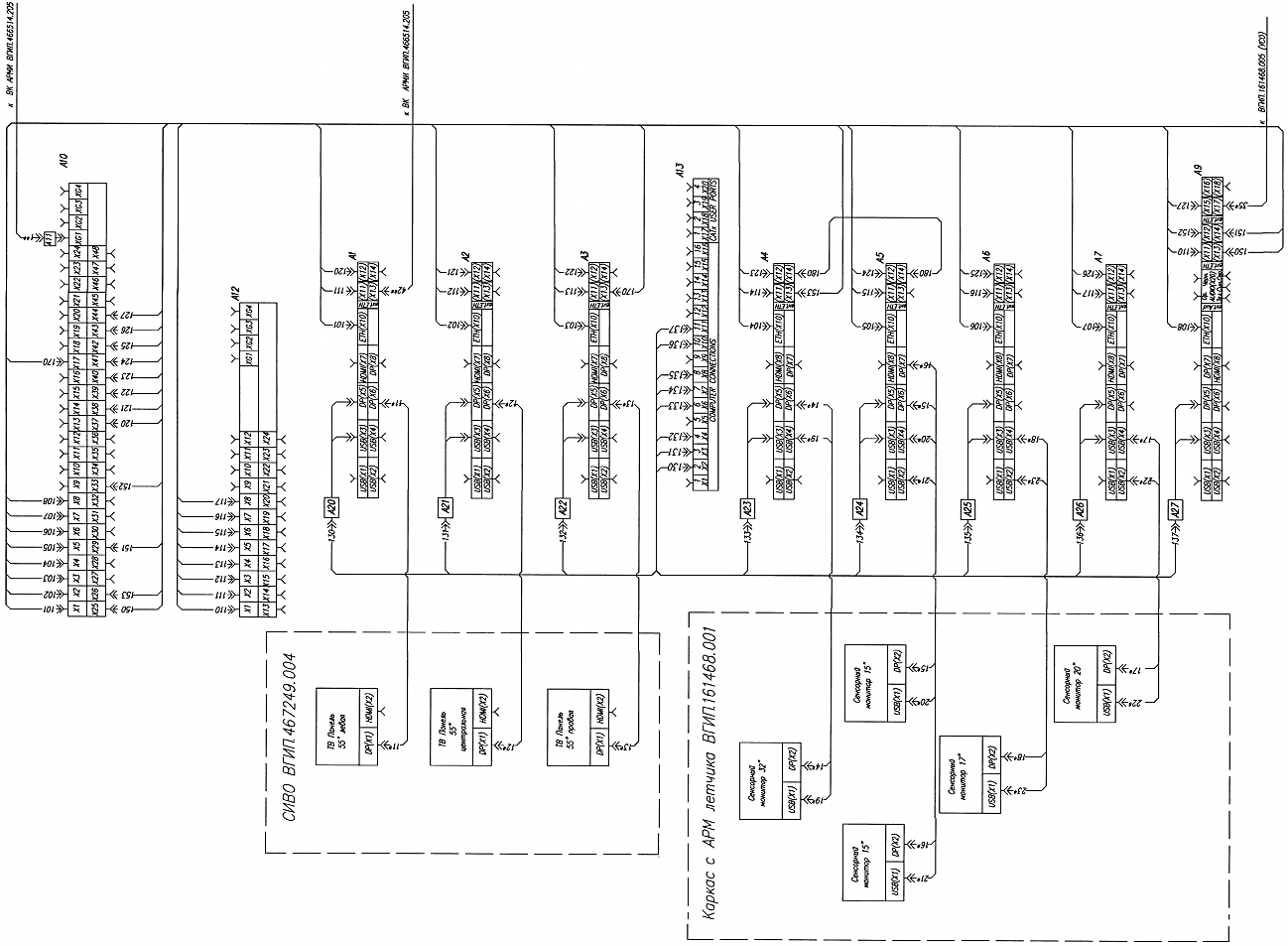

139	рис. 9.4	Схема электрическая принципиальная БСО	1	ВГИП.468359.139Э3
141	рис. 9.5	Перечень элементов схемы электрической принципиальной БСО	1	ВГИП.468359.139Э3

		Имитатор системы управления

143	рис. 9.6	Схема электрическая принципиальная РУС14	1	ВГИП.798117.069Э3
145	рис. 9.7	Схема электрическая принципиальная имитатора РУД15	1	ВГИП.795521.437Э3
147	рис. 9.8	Схема электрическая соединений ДОС	1	ВГИП.303721.001Э4

		Кабельная сеть

149	рис. 9.9	Схема электрическая соединений кабеля комбинированного	1	ВГИП.685688.632Э4
151	рис. 9.10	Перечень элементов схемы электрической соединений кабеля комбинированного	1	ВГИП.685688.632Э4
153	рис. 9.11	Схема электрическая соединений кабеля комбинированного	1	ВГИП.685688.633Э4
155	рис. 9.12	Схема электрическая соединений кабеля питания	1	ВГИП.685614.409Э4
157	рис. 9.13	Схема электрическая соединений кабеля питания	1	ВГИП.685614.410Э4

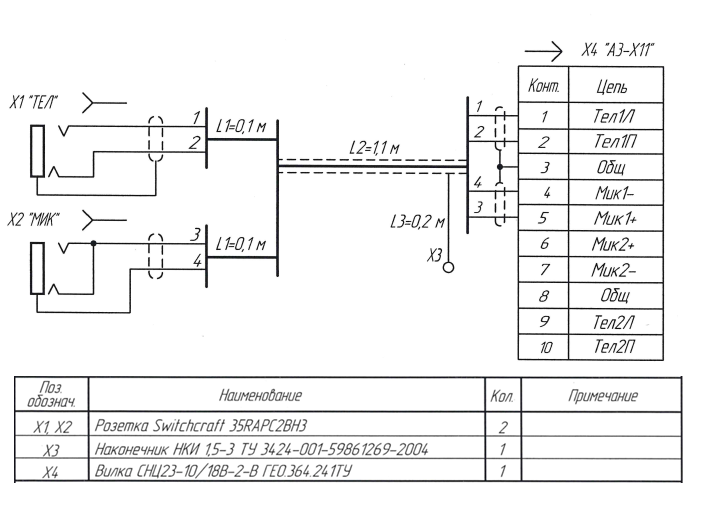

159	рис. 9.14	Схема электрическая соединений аудиокабеля гарнитуры (кабина-1)	1	ВГИП.685621.228Э4
161	рис. 9.15	Схема электрическая соединений кабеля К-ВП-К5э	1	ВГИП.685663.061Э4

		ВК

163	рис. 9.16	Схема электрическая соединений ВК	1	ВГИП.466514.202Э4
165	рис. 9.17	Перечень элементов схемы электрической соединений ВК	1	ВГИП.466514.202Э4
167	рис. 9.18	Схема электрическая соединений установки извещателя и оповещателей	1	ВГИП.795519.344Э4
169	рис. 9.19	Схема электрическая соединений кабеля К-ВП-К5эА	1	ВГИП.685663.054Э4

		СИВО5

133	рис. 9.20	Схема электрическая соединений СИВО	1	ВГИП.467249.004Э4

		СЭП6

173	рис. 9.21	Схема электрическая соединений СЭП	1	ВГИП.565332.116Э4
175	рис. 9.22	Перечень элементов схемы электрической соединений СЭП	1	ВГИП.565332.116Э4
177	рис. 9.23	Схема электрическая принципиальная блока электропитания	1	ВГИП.565221.024Э3
179	рис. 9.24	Перечень элементов схемы электрической блока электропитания	1	ВГИП.565221.024Э3
181	рис. 9.25	Схема электрическая принципиальная кабеля питания	1	ВГИП.685614.456
183	рис. 9.26	Схема электрическая принципиальная кабеля питания	1	ВГИП.685614.457
185	рис. 9.27	Схема электрическая принципиальная кабеля питания	1	ВГИП.685614.458
187	рис. 9.28	Схема электрическая принципиальная кабеля питания	1	ВГИП.685614.459
