3.2 Подготовка АРМ ПЛС на Су-35С к использованию по назначению

-	выполнять работы только на заземленном оборудовании АРМ ПЛС на Су-35С;
-	не допускать попадания воды и других жидкостей на оборудование АРМ ПЛС на Су-35С;
-	сообщать руководителю работ обо всех обнаруженных неисправностях и повреждениях АРМ ПЛС на Су-35С;
-	проводить замену аппаратуры, отдельных устройств, блоков и предохранителей только после при обесточенном оборудовании АРМ ПЛС на Су-35С.

-	эксплуатировать технически неисправный АРМ ПЛС на Су-35С;
-	включать электропитание АРМ ПЛС на Су-35С при наличии не подключенных к оборудованию электрических кабелей, жгутов и отдельных проводов;
-	включать электропитание АРМ ПЛС на Су-35С при неисправном заземлении;
-	подключать АРМ ПЛС на Су-35С к источнику электропитания, параметры которого не соответствуют техническим условиям;
-	перекрывать вентиляционные решетки на оборудовании АРМ ПЛС на Су-35С (вычислителях, ИБП11 и т.д.) для исключения их перегрева и возгорания.

-	внешний осмотр АРМ ПЛС на Су-35С;
-	включение АРМ ПЛС на Су-35С;
-	проверку работоспособности АРМ ПЛС на Су-35С.

-	убедиться, что оборудование АРМЛ7 находится на своих местах и надежно установлено (закреплено);
-	осмотреть визуально оборудование АРМЛ на предмет отсутствия механических повреждений (вмятины, царапины, сколы и т.п.);
-	провести внешний осмотр оборудования АРМЛ на предмет отсутствия посторонних предметов;
-	убедиться в подсоединении оборудования АРМЛ к кабельной сети;
-	проверить целостность (в местах, доступных для осмотра) изоляции проводов и защитных оболочек кабелей. При наличии повреждений, ремонт кабелей проводить в соответствии с пунктом 5.2.3;
-	проверить чистоту мониторов, гарнитуры и видеокамеры. Наличие загрязнений и пыли не допускается;
-	проверить чистоту пола (зашивки);
-	проверить чистоту имитатора кресла;
-	проверить надежность подсоединения кабеля электропитания к щитку электропитания АРМ из состава КС ПЛС23;
-	проверить надежность подсоединения интерфейсных кабелей к панели ввода-вывода;
-	проверить исходные положения органов управления и настройки в соответствии с пунктом 3.2.4;
-	проверить надежность подключения заземления АРМЛ. Крепления заземляющих проводов должны быть затянуты. Провода не должны иметь повреждений изоляции.

-	открыть переднюю и заднюю двери шкафа напольного 19";
-	убедиться, что оборудование ВК4 находится на своих местах и надежно установлено (закреплено);
-	осмотреть визуально оборудование ВК на предмет отсутствия механических повреждений (вмятины, царапины, сколы и т.п.);
-	провести внешний осмотр шкафа напольного 19" на предмет отсутствия посторонних предметов;
-	убедиться в подсоединении оборудования ВК к кабельной сети;
-	проверить целостность (в местах, доступных для осмотра) изоляции проводов и защитных оболочек кабелей. При наличии повреждений, ремонт кабелей проводить в соответствии с пунктом 5.2.3;
-	проверить чистоту оборудования ВК. Наличие загрязнений и пыли не допускается;
-	проверить чистоту вентиляционных решеток вычислителей визуализации, вычислителя моделирования и блока вентиляторов в шкафу напольном 19". Наличие пыли и посторонних предметов, перекрывающих доступ воздуха, не допускается;
-	проверить надежность подключения заземления шкафа напольного 19". Крепления заземляющих проводов должны быть затянуты. Провода не должны иметь повреждений изоляции.

-	убедиться, что оборудование СИВО5 находится на своих местах и надежно установлено (закреплено);
-	осмотреть визуально оборудование СИВО на предмет отсутствия механических повреждений (вмятины, царапины, сколы и т.п.);
-	провести внешний осмотр оборудования СИВО на предмет отсутствия посторонних предметов;
-	убедиться в подсоединении оборудования СИВО к кабельной сети;
-	проверить целостность (в местах, доступных для осмотра) изоляции проводов и защитных оболочек кабелей. При наличии повреждений, ремонт кабелей проводить в соответствии с пунктом 5.2.3;
-	проверить чистоту оборудования СИВО. Наличие загрязнений и пыли не допускается;
-	проверить надежность подключения заземления СИВО. Крепления заземляющих проводов должны быть затянуты. Провода не должны иметь повреждений изоляции.

-	убедиться, что оборудование СЭП6 находится на своих местах и надежно установлено (закреплено);
-	осмотреть визуально оборудование СЭП на предмет отсутствия механических повреждений (вмятины, царапины, сколы и т.п.);
-	провести внешний осмотр оборудования СЭП на предмет отсутствия посторонних предметов;
-	убедиться в подсоединении оборудования СЭП к кабельной сети;
-	проверить целостность (в местах, доступных для осмотра) изоляции проводов и защитных оболочек кабелей. При наличии повреждений, ремонт кабелей проводить в соответствии с пунктом 5.2.3;
-	проверить чистоту оборудования СЭП. Наличие загрязнений и пыли не допускается;
-	проверить чистоту вентиляционных решеток ИБП11. Наличие пыли и посторонних предметов, перекрывающих доступ воздуха, не допускается.

-	включить электропитание АРМ ПЛС на Су-35С на щитке электропитания АРМ из состава КС ПЛС23 в следующем порядке:
	- установить АВ22 ВВОД во включенное положение I ON; - проконтролировать по вольтметру значение входного напряжения внешней электрической сети, которое должно находиться в пределах от 198 до 242 В;

-	установить АВ АРМ во включенное положение I ON;
-	убедиться, что на ИБП11 подается электропитание по свечению кнопок меню на панели управления ИБП и появлению сменяющих друг друга сообщений «Нажать для запуска..,» и «Нагрузка не запитана» на экране панели управления ИБП (рис. 4.1);

1.	Экран
2.	Кнопка меню (5 шт.)

-	включить ИБП, нажав и удерживая кнопку меню на панели управления ИБП (рис. 4.1) до появления звукового сигнала;
-	проконтролировать включение ИБП в работу по свечению индикатора нормальной работы (зеленого цвета) на панели управления ИБП и появлению сменяющих друг друга сообщений «Нагрузка защищена» и «ИБП online» на экране панели управления ИБП (рис. 4.2);

1.	Индикатор нормальной работы (зеленого цвета)

-	убедиться в отсутствии аварийных звуковых сигналов от ИБП11 и дополнительных сообщений на экране панели управления ИБП;
-	проконтролировать автоматическое включение в работу вычислителей по свечению индикатора подачи электропитания (синего цвета) на передних панелях (2.2 Вычислительный комплекс с пакетом программного обеспечения / Рисунок 3.28: Внешний вид вычислителя (вид спереди, вид сзади));

-	проконтролировать появление изображений приборного оборудования на мониторах;
-	проконтролировать появление изображений заставки на TВ-панелях.

-

выполнить с АРМИ19 следующие действия:

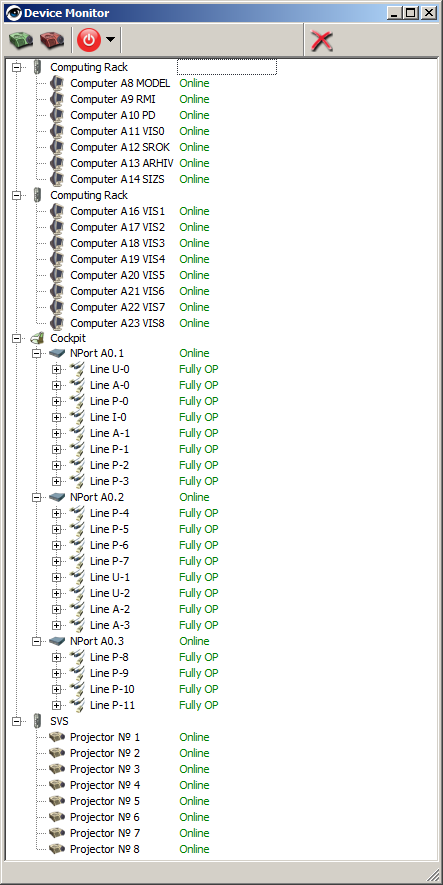

- навести курсор манипулятора типа «мышь» на значок СПО17 «Диспетчер устройств» (рис. 4.3) на экране монитора А1, размещенный в правом нижнем углу в области уведомлений панели задач ОС24 и двойным нажатием левой кнопки манипулятора типа «мышь» развернуть рабочее окно СПО «Диспетчер устройств» (рис. 4.4); - убедиться в исправности работы преобразователя, платы А13D, платы TEN60, платы TEN60-12, вычислителя моделирования, вычислителей визуализации и оборудования из состава ВК АРМ ПЛС на Су-35С по индикации их статуса (состояния) в рабочем окне СПО «Диспетчер устройств»;

1.	Значок СПО «Диспетчер устройств»

-	проконтролировать отсутствие посторонних шумов в работе блока вентиляторов, вентиляторов охлаждения вычислителей, ИБП;
-	проверить работоспособность сенсоров мониторов;
-	проверить наличие голосовой связи с обучаемым экипажем.
