2.3 Система имитации визуальной обстановки

2.3.1 СИВО5 предназначена для обеспечения обучаемому экипажу (летчику) изображения внекабинного пространства, включая подстилающую поверхность, ландшафт местности, наземную инфраструктуру, наземные и воздушные цели и объекты, метеообстановку, время суток и сезон года в соответствии с решаемой задачей.
2.3.2 Состав СИВО:
-
каркас;
-
ТВ-панель – 3 шт.;
-
блок розеток.
2.3.2.1 Каркас представляет собой легкоразборную конструкцию, предназначенную для крепления трех ТВ-панелей и блока розеток.
Общий вид каркаса с размещенным оборудованием СИВО приведен на рис. 3.41, рис. 3.42.
Показать

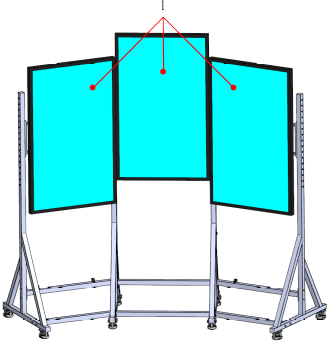

Рисунок 3.41: Общий вид каркаса с размещенным оборудованием СИВО (вид спереди)

Показать

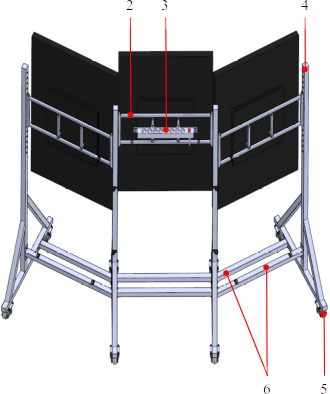

Рисунок 3.42: Общий вид каркаса с размещенным оборудованием СИВО (вид сзади)

1.
ТВ-панель (3 шт.)
2.
Рама монитора (3 шт.)
3.
Блок розеток
4.
Стойка (4 шт.)
5.
Самоустанавливающееся колесо (8 шт.)
6.
Перемычка (6 шт.)
2.3.2.2 ТВ-панели предназначены для воспроизведения обучаемому экипажу (летчику) визуальной обстановки с большим приближением к внекабинному пространству реального самолета Су-35С.
2.3.2.3 Блок розеток предназначен для подключения TВ-панелей к блоку электропитания из состава СЭП. Блок розеток крепится к каркасу при помощи пластины.
Внешний вид блока розеток приведен на рис. 3.43.
Показать
Рисунок 3.43: Внешний вид блока розеток

1.
Выключатель
2.3.3 Вычислители визуализации каждого из трех каналов с установленным на них СПО выполняют:
-
загрузку сцены из базы данных для выполнения конкретной тренировки;
-
модификацию загружаемой сцены посредством постановки на сцену как статических, так и динамических объектов;
-
генерацию в реальном времени изображения внекабинного пространства.
Синтез изображения в каждом из трех каналов визуализации производится отдельным вычислителем с использованием информации о положении «самолета» в пространстве. Информация о положении «самолета» в пространстве поступает по ЛВС18 из вычислителя «СПО17 моделирование» в вычислители визуализации. Каналы визуализации имеют одинаковые базы данных и алгоритмы расчета. Отличаются они лишь ориентацией в пространстве своих зон видимости. Цифровые сигналы синтезированных изображений поступают на соответствующие ТВ-панели СИВО5.
Функциональная схема СИВО приведена на рис. 3.44.
2.3.4 Маркировка СИВО выполнена на маркировочной табличке в соответствии с пунктом 1.6.2 и размещена на каркасе.
Пломбирование СИВО изготовителем не предусмотрено.
2.3.5 Маркировка и пломбирование транспортной упаковки СИВО выполнены в соответствии с пунктами 1.7.12 и 1.7.13.
Показать
Рисунок 3.44: Функциональная схема СИВО

-
выполнить демонтаж СИВО в соответствии с пунктом 4.3.6;
-
упаковать ТВ-панели в упаковку производителя данных изделий;
-
уложить все крепежные элементы в пакеты полиэтиленовые;
-
обернуть пакеты полиэтиленовые с уложенными крепежными элементами пленкой воздушно-пузырьковой и стрейч-пленкой в три-четыре слоя;
-
обернуть СЧ каркаса и блок розеток с пластиной стрейч-пленкой в два-три слоя. При этом свободные концы стрейч-пленки закрепить лентой полиэтиленовой с липким слоем;
-
уложить в ящик ВГИП.ХХХХХХ.ХХХ ТВ-панели в соответствии с надписями и указаниями, приведенными на упаковке изготовителя данных изделий в следующей последовательности:
1.
демонтировать крышку ящика;
2.
уложить на дно ящика ТВ-панели;
3.
закрепить упаковываемые изделия с помощью бруса-2-ХВ-50×50 и ленты монтажной перфорированной. Перемещение упаковываемых изделий внутри ящика не допускается;
4.
не более чем за 2 часа до окончания упаковки разместить в ящике силикагель технический (четыре тканевых мешка по 0,5 кг в качестве консервационного материала) и закрепить с помощью строительного степлера;
5.
проложить картон гофрированный между тканевыми мешками с силикагелем и упаковываемыми изделиями. Контакт силикагеля с упаковываемыми изделиями не допускается;
6.
заполнить свободное пространство внутри ящика пенопластом и картоном гофрированным;
7.
накрыть закрепленные упаковываемые изделия пленкой полиэтиленовой;
8.
выполнить монтаж крышки ящика;
-
уложить в ящик ВГИП.321231.214 крепежные элементы, СЧ8 каркаса и блок розеток с пластиной в следующей последовательности:
1.
демонтировать крышку ящика;
2.
закрепить обернутые пленкой воздушно-пузырьковой и стрейч-пленкой пакеты полиэтиленовые с уложенными крепежными элементами лентой полиэстеровой ко дну ящика с помощью строительного степлера;
3.
уложить на дно ящика СЧ каркаса друг на друга и скрепить лентой полиэстеровой;
4.
уложить рядом с СЧ каркаса блок розеток с пластиной;
5.
проложить между СЧ каркаса картон гофрированный;
6.
закрепить упаковываемые изделия с помощью бруса-2-ХВ-50×50 и ленты монтажной перфорированной. Перемещение упаковываемых изделий внутри ящика не допускается;
7.
не более чем за 2 часа до окончания упаковки разместить в ящике силикагель технический (четыре тканевых мешка по 0,5 кг в качестве консервационного материала) и закрепить с помощью строительного степлера;
8.
проложить картон гофрированный между тканевыми мешками с силикагелем и упаковываемыми изделиями. Контакт силикагеля с упаковываемыми изделиями не допускается;
9.
заполнить свободное пространство внутри ящика пенопластом и картоном гофрированным;
10.
накрыть закрепленные упаковываемые изделия пленкой полиэтиленовой;
11.
выполнить монтаж крышки ящика;
-
опломбировать ящики в соответствии с пунктом 1.7.13.
