2.4 Система электропитания

2.4.1 СЭП6 предназначена для обеспечения АРМ ПЛС на Су-35С бесперебойным электропитанием стабилизированным однофазным напряжением 230 В частотой 50 Гц, контроля параметров электропитания, а также для защиты от коротких замыканий в электрической сети.
СЭП обеспечивает работу оборудования АРМ ПЛС на Су-35С при отключении электроэнергии в течение времени, необходимого для завершения его работы.
2.4.2 Состав СЭП:
-
ИБП11;
-
блок электропитания;
-
блок розеток – 2 шт.;
-
комплект кабелей.
2.4.2.1 ИБП предназначен для обеспечения АРМ ПЛС на Су-35С бесперебойным питанием требуемого качества.

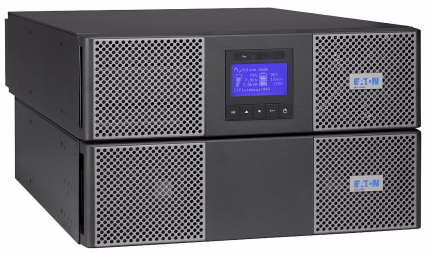

Внешний вид ИБП приведен на рис. 3.45.
Показать
Рисунок 3.45: Внешний вид ИБП

Основные технические характеристики ИБП приведены в таб. 3.8.

Наименование характеристики
Значение
Мощность, В·А
11000
Входное напряжение, В
220
Выходное напряжение, В
230
Габаритные размеры (L×B×H), мм
700×260×440
Масса, кг
86
Таблица 3.8: Основные технические характеристики ИБП

ИБП размещен в основании АРМЛ, с правой стороны (2.1 Каркас с АРМ летчика / Рисунок 3.2: Общий вид АРМЛ (вид сзади)).
Подробное описание, технические характеристики и информация по эксплуатации ИБП приведены в EATON 9SX 8000, 9SX 11000, 9PX 8000, 9PX 11000, 9SX EBM 240В, 9PX EBM 240В Инструкции по установке и руководство пользователя.
2.4.2.2 Блок электропитания предназначен для обеспечения электропитанием СЧ АРМ ПЛС на Су-35С. Блок электропитания представляет собой корпус, в котором размещены источник питания и четыре автоматических выключателя (АВ).
Общий вид блока электропитания приведен на рис. 3.46.
Показать
Рисунок 3.46: Общий вид блока электропитания

1.
Источник питания
2.
АВ22 электропитания СИВО «СИВО Выход № 1»
3.
АВ электропитания источника питания «ИП 24 В»
4.
АВ электропитания ВК4 «ВМК Выход № 2»
5.
АВ электропитания ВК «ВМК Выход № 1»
Источник питания предназначен для преобразования однофазного стабилизированного напряжения переменного тока 230 В 50 Гц от ИБП11 в стабилизированное напряжение постоянного тока 24 В для обеспечения электропитанием оборудования, установленного в АРМЛ7.

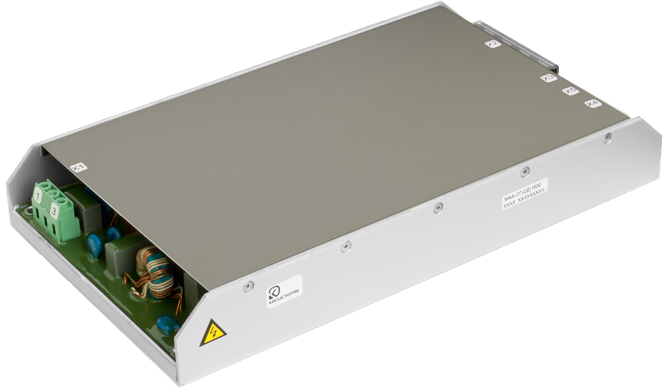

Внешний вид источника питания приведен на рис. 3.47.
Показать
Рисунок 3.47: Внешний вид источника питания

Основные технические характеристики источника питания приведены в таб. 3.9.

Наименование характеристики
Значение
Мощность, Вт
1500
Выходное напряжение, В
24
Количество выходов
1
Таблица 3.9: Основные технические характеристики источника питания

Блок электропитания размещен в основании АРМЛ, с правой стороны (2.1 Каркас с АРМ летчика / Рисунок 3.2: Общий вид АРМЛ (вид сзади)).
2.4.2.3 Блоки розеток предназначены для электропитания оборудования ВК.
2.4.2.4 Комплект кабелей предназначен для подключения СЧ АРМ ПЛС на Су-35С к СЭП.
Функциональная схема электропитания АРМ ПЛС на Су-35С приведена на рис. 3.48.
2.4.3 Маркировка СЭП выполнена на маркировочной табличке в соответствии с пунктом 1.6.2 и размещена на основании АРМЛ.
Пломбирование СЭП6 изготовителем не предусмотрено.
2.4.4 Маркировка и пломбирование транспортной упаковки СЭП выполнены в соответствии с пунктами 1.7.12 и 1.7.13.
Показать
Рисунок 3.48: Функциональная схема электропитания АРМ ПЛС на Су-35С

2.4.5 Упаковка СЧ СЭП в ящики ВГИП.321231.188, ВГИП.321231.201, ВГИП.321231.215
-
выполнить демонтаж СЭП в соответствии с пунктом 4.3.3;
-
упаковать в ящик ВГИП.321231.188 блок электропитания без демонтажа в соответствии с пунктом 2.1.5;
-
упаковать в ящик ВГИП.321231.201 блоки розеток без демонтажа в соответствии с пунктом 2.2.6;
-
упаковать ИБП11 в упаковку производителя данного изделия;
-
уложить все крепежные элементы в пакеты полиэтиленовые;
-
обернуть пакеты полиэтиленовые с уложенными крепежными элементами пленкой воздушно-пузырьковой и стрейч-пленкой в три-четыре слоя;
-
уложить в ящик ВГИП.321231.215 ИБП и крепежные элементы в следующей последовательности:
-
демонтировать крышку ящика;
-
закрепить обернутые пленкой воздушно-пузырьковой и стрейч-пленкой пакеты полиэтиленовые с уложенными крепежными элементами лентой полиэстеровой ко дну ящика с помощью строительного степлера;
-
уложить на дно ящика ИБП в соответствии с надписями и указаниями, приведенными на упаковке изготовителя данного изделия;
-
закрепить упаковываемое изделие с помощью бруса-2-ХВ-50×50 и ленты монтажной перфорированной. Перемещение упаковываемого изделия внутри ящика не допускается;
-
не более чем за 2 часа до окончания упаковки разместить в ящике силикагель технический (четыре тканевых мешка по 0,5 кг в качестве консервационного материала) и закрепить с помощью строительного степлера;
-
проложить картон гофрированный между тканевыми мешками с силикагелем и упаковываемым изделием. Контакт силикагеля с упаковываемым изделием не допускается;
-
заполнить свободное пространство внутри ящика пенопластом и картоном гофрированным;
-
накрыть закрепленное упаковываемое изделие пленкой полиэтиленовой;
-
выполнить монтаж крышки ящика;
-
опломбировать ящик в соответствии с пунктом 1.7.13.
