2.2 Вычислительный комплекс с пакетом программного обеспечения

2.2.1 ВК предназначен для математического моделирования динамики полета самолета, работы силовой установки и бортовых систем, генерации внешней визуальной обстановки и акустических шумов, а также управления системами АРМ ПЛС на Су-35С. ВК состоит из аппаратной и программной частей.
2.2.2 Состав аппаратной части ВК:
-
вычислитель моделирования;
-
вычислитель визуализации – 7 шт.;
-
коммутатор Ethernet RTT-A230-24T-4XG;
-
коммутатор Ethernet RTT-A230-48T-4XG;
-
SFP-модуль;
-
KVM-переключатель;
-
интерфейсный модуль – 8 шт.;
-
шкаф напольный 19".

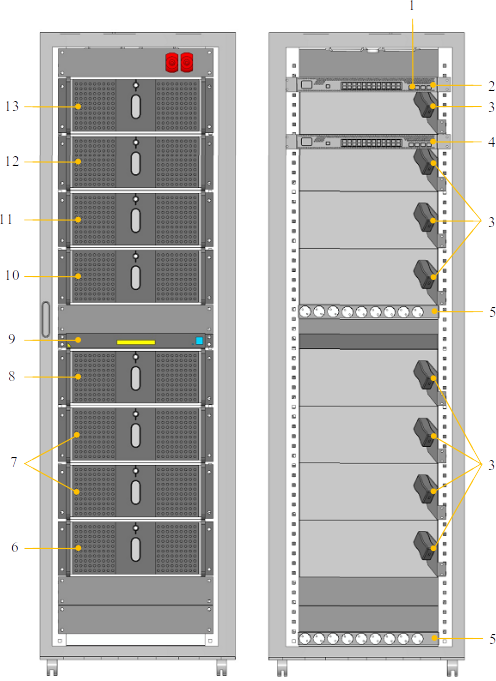

Размещение оборудования ВК4 в шкафу напольном 19" приведено на рис. 3.26.
Показать
Рисунок 3.26: Размещение оборудования ВК в шкафу напольном 19" (вид спереди, вид сзади)

1.
SFP-модуль
2.
Коммутатор Ethernet RTT-A230-48T-4XG
3.
Интерфейсный модуль (8 шт.)
4.
Коммутатор Ethernet RTT-A230-24T-4XG
5.
Блок розеток (2 шт.) из состава СЭП
6.
Вычислитель моделирования «СПО Моделирование»
7.
Вычислитель визуализации «СПО Пульт левый» (2 шт.)
8.
Вычислитель визуализации «СПО Пульт правый»
9.
KVM-переключатель Вычислитель визуализации «СПО Приборная доска»
10.
Вычислитель визуализации «СПО Визуализации канал № 3»
11.
Вычислитель визуализации «СПО Визуализации канал № 2»
12.
Вычислитель визуализации «СПО Визуализации канал № 1»

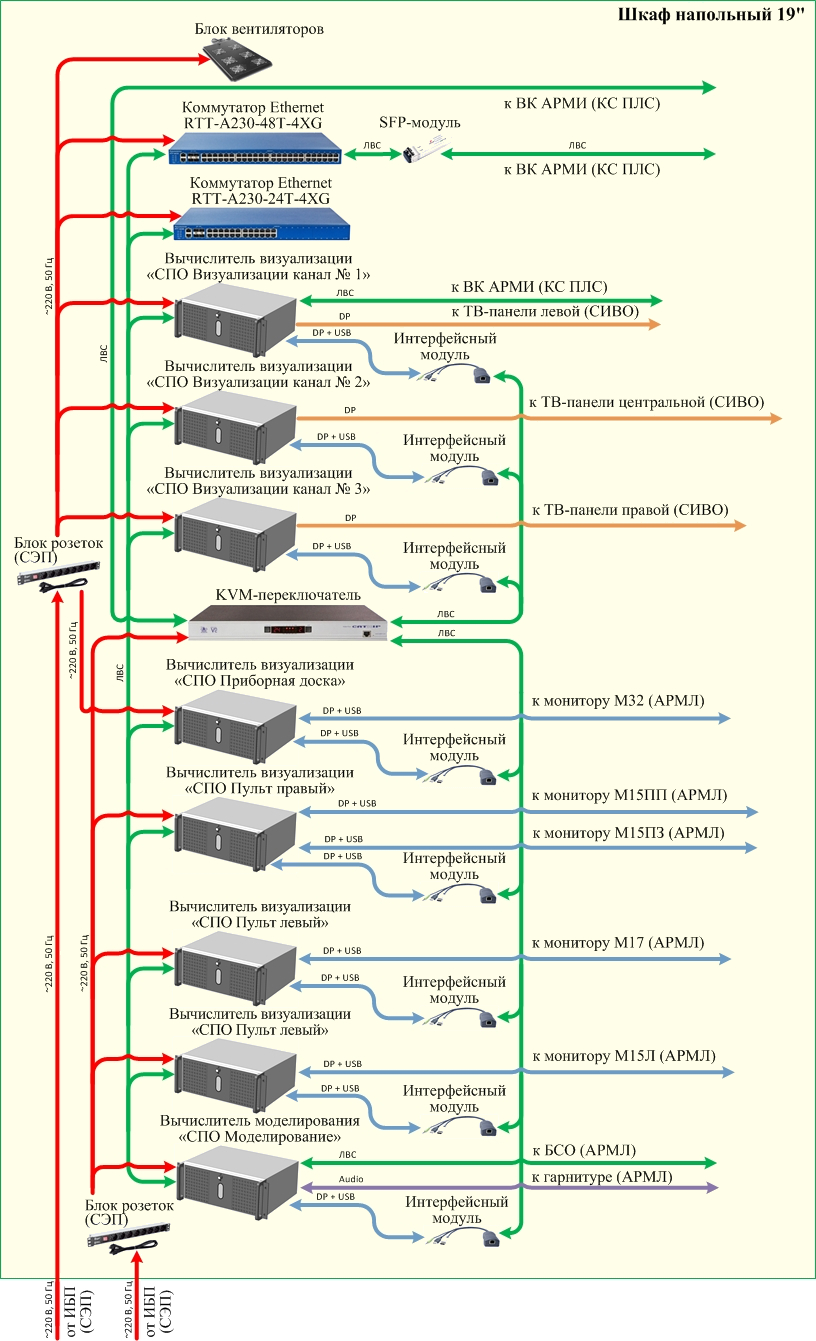

Функциональная схема ВК4 приведена на рис. 3.27.
Показать
Рисунок 3.27: Функциональная схема ВК

2.2.2.1 Вычислители моделирования и визуализации предназначены для обеспечения работы СПО, аналогичны по конструкции и отличаются только техническими характеристиками.

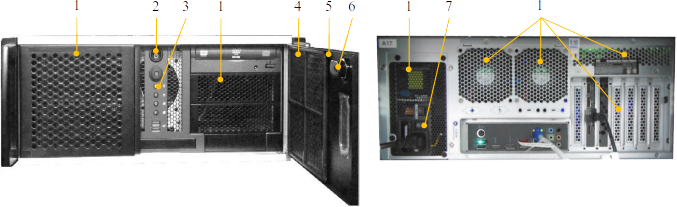

Внешний вид вычислителя приведен на рис. 3.28.
Показать
Рисунок 3.28: Внешний вид вычислителя (вид спереди, вид сзади)

1.
Вентиляционная решетка
2.
Переключатель включения/выключения
3.
Индикатор подачи электропитания (синего цвета)
4.
Воздушный фильтр
5.
Дверца
6.
Запорное устройство
7.
Переключатель включения/выключения блока питания
В зависимости от задач, решаемых СПО17, в ВК4 применены следующие вычислители:
-
вычислитель моделирования «СПО Моделирование» обеспечивает работу основной программы математического моделирования самолета;
-
вычислитель визуализации «СПО Визуализации канал № 1» предназначен для:
-
генерации изображения внекабинной обстановки на экране ТВ-панели левой СИВО5;
-
взаимодействия по ЛВС18 с аппаратными средствами ВК АРМИ19;
-
вычислитель визуализации «СПО Визуализации канал № 2» предназначен для генерации изображения внекабинной обстановки на экране ТВ-панели центральной СИВО;
-
вычислитель визуализации «СПО Визуализации канал № 3» предназначен для генерации изображения внекабинной обстановки на экране ТВ-панели правой СИВО;
-
вычислитель визуализации «СПО Приборная доска» обеспечивает формирование изображения приборного оборудования приборной доски на экране монитора М32 АРМЛ;
-
вычислитель визуализации «СПО Пульт правый» обеспечивает формирование изображений приборного оборудования правого пульта на экранах монитора М15ПП и монитора М15ПЗ АРМЛ;
-
вычислитель визуализации «СПО Пульт левый» обеспечивают формирование изображений приборного оборудования левого пульта на экранах монитора М15Л и монитора М17 АРМЛ.
2.2.2.2 Коммутаторы Ethernet предназначены для организации ЛВС.
Коммутатор Ethernet RTT-A230-24T-4XG предназначен для объединения в ЛВС18 вычислителей АРМ ПЛС на Су-35С.
Коммутатор Ethernet RTT-A230-48T-4XG предназначен для соединения ЛВС АРМ ПЛС на Су-35С с ЛВС АРМИ.
Внешние виды коммутаторов Ethernet приведены на рис. 3.29.
Показать
Рисунок 3.29: Внешние виды коммутаторов Ethernet

1.
Коммутатор Ethernet RTT-A230-24T-4XG
2.
Коммутатор Ethernet RTT-A230-48T-4XG
Основные технические характеристики коммутаторов Ethernet приведены в таб. 3.7.

Наименование характеристики
Значение
Коммутатор Ethernet RTT-A230-24T-4XG
Коммутатор Ethernet RTT-A230-48T-4XG
Напряжение питания, В
220
Максимальная потребляемая мощность, Вт
120
Интерфейс
24 порта 10/100/1000Base-T (RJ45)4 порта 10GBase-X (SFP+)/1000Base-X (SFP)
48 портов 10/100/1000Base-T (RJ45)4 порта 10GBase-X (SFP+)/ 1000Base-X (SFP)
Таблица 3.7: Основные технические характеристики коммутаторов Ethernet

2.2.2.3 SFP-модуль предназначен для подключения кабелей ЛВС к коммутатору Ethernet RTT-A230-48T-4XG. Кабели ЛВС соединяют ВК АРМ ПЛС на Су-35С с ВК АРМИ.

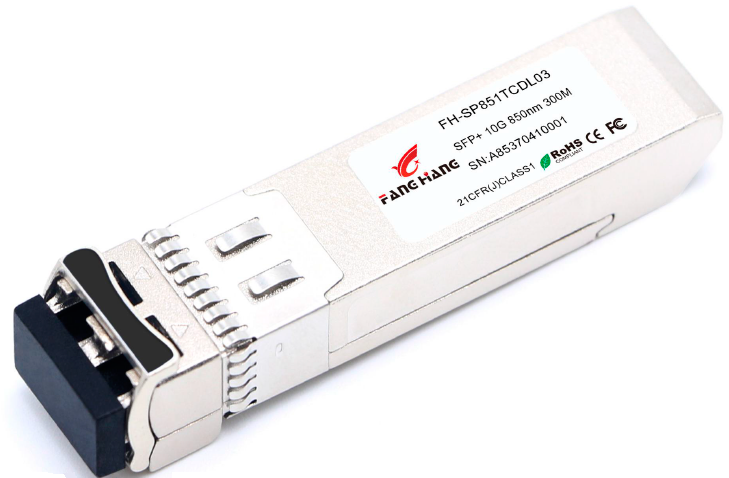

Внешний вид SFP-модуля приведен на рис. 3.30.
Показать
Рисунок 3.30: Внешний вид SFP-модуля

2.2.2.4 KVM-переключатель и интерфейсные модули предназначены для организации доступа с удаленной консоли на АРМИ ко всем вычислителям ВК АРМ ПЛС на Су-35С.

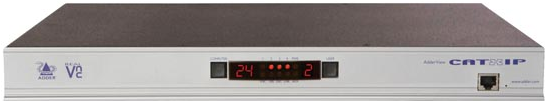

Внешний вид KVM-переключателя приведен на рис. 3.31.
Показать
Рисунок 3.31: Внешний вид KVM-переключателя

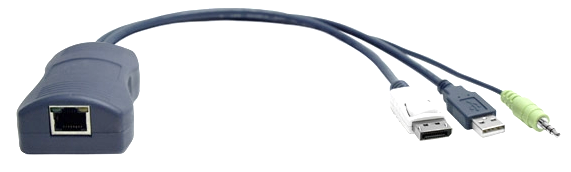

Внешний вид интерфейсного модуля приведен на рис. 3.32.
Показать
Рисунок 3.32: Внешний вид интерфейсного модуля

2.2.2.5 Шкаф напольный 19" предназначен для размещения вычислителей и сетевого оборудования ВК. Конструкция шкафа напольного 19" обеспечивает удобный доступ к установленному в нем оборудованию.
Внешний вид шкафа напольного 19" приведен на рис. 3.33.
Показать
Рисунок 3.33: Внешний вид шкафа напольного 19"

В верхней части шкафа напольного 19" под съемной крышкой размещен блок вентиляторов для обеспечения принудительной вентиляции в шкафу напольном 19".

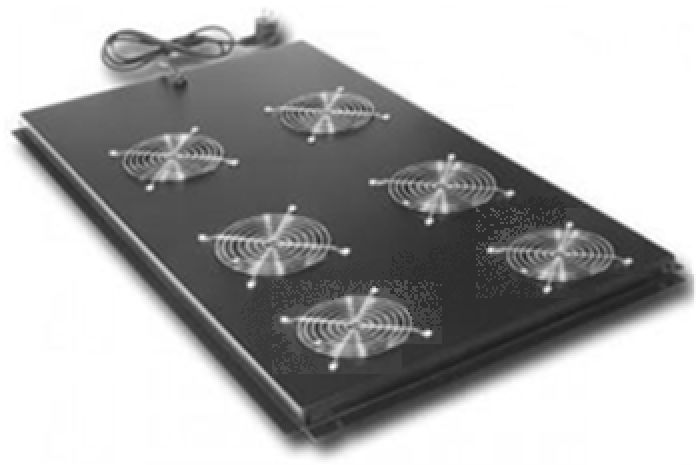

Внешний вид блока вентиляторов приведен на рис. 3.34.
Показать
Рисунок 3.34: Внешний вид блока вентиляторов

Шкаф напольный 19" оснащен съемными боковыми панелями, передней и задней дверями. Для защиты от несанкционированного доступа боковые панели и двери шкафа напольного 19" снабжены замками и опечатывающими устройствами замков, внутри шкафа напольного 19" установлены оповещатели охранно-пожарные и извещатели охранные.

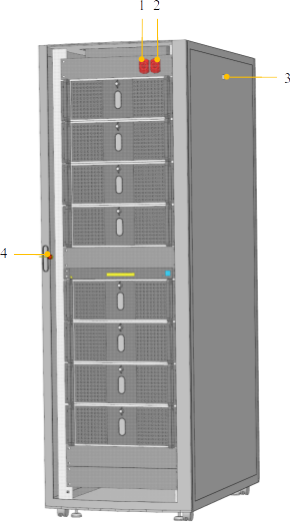

Размещение опечатывающих устройств замков и оповещателей охранно-пожарных в шкафу напольном 19" приведено на рис. 3.35.
Показать
Рисунок 3.35: Размещение опечатывающих устройств замков на боковых панелях и дверях шкафа напольного 19"

1.
Оповещатель охранно-пожарный комбинированный
2.
Оповещатель охранно-пожарный световой
3.
Опечатывающее устройство типа «глазок» (2 шт.)
4.
Опечатывающее устройство типа «флажок» (2 шт.)
Опечатывающие устройства типа «глазок» предназначены для опечатывания замков боковых панелей шкафа напольного 19".

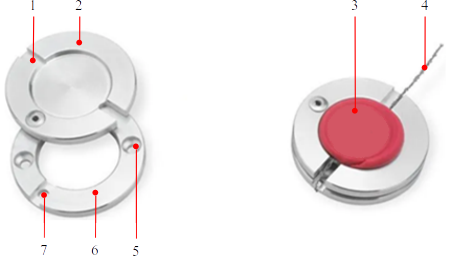

Внешний вид опечатывающего устройства типа «глазок» приведен на рис. 3.36.
Показать
Рисунок 3.36: Внешний вид опечатывающего устройства типа «глазок»

1.
Продольная прорезь для укладки проволоки
2.
Подвижная крышка
3.
Мастика
4.
Проволока
5.
Отверстие (2 шт.) для крепежного элемента
6.
Накладка
7.
Отверстие для закрепления проволоки
Опечатывающее устройство типа «глазок» состоит из накладки и подвижной крышки. Подвижная крышка поворачивается по кругу.
Опечатывание замка при помощи опечатывающего устройства типа «глазок» производится с применением проволоки, мастики и металлической печати – пломбира.
Проволока протягивается через отверстие в накладке, закрепляется и отводится в сторону. Накладка фиксируется на боковую панель шкафа напольного 19" вокруг замка через отверстия при помощи крепежных элементов. Подвижная крышка поворачивается до полного совпадения с накладкой и закрывает собой замок. Проволока укладывается в продольную прорезь на подвижной крышке. Мастика укладывается в центральную часть крышки поверх проволоки. Пломбиром ставится соответствующий оттиск на мастике, после чего поворот подвижной крышки становится невозможным без нарушения печати и деформации проставленного оттиска.
Примечание. Проволока, мастика и пломбир в комплект поставки АРМ ПЛС на Су-35С не входят.

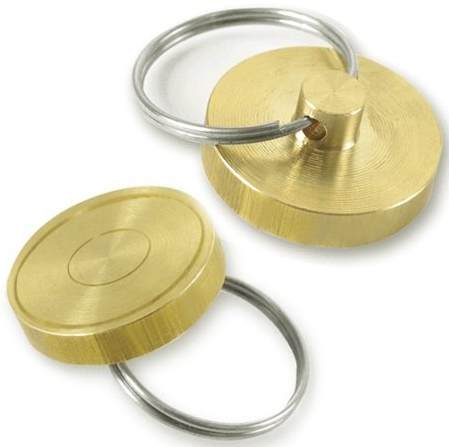

Внешний вид пломбира приведен на рис. 3.37.
Показать
Рисунок 3.37: Внешний вид пломбира

Опечатывающие устройства типа «флажок» предназначены для опечатывания замков передней и задней дверей шкафа напольного 19".

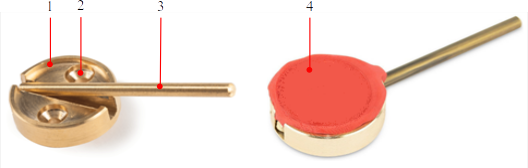

Внешний вид опечатывающего устройства типа «флажок» приведен на рис. 3.38.
Показать
Рисунок 3.38: Внешний вид опечатывающего устройства типа «флажок»

1.
Отверстие (2 шт.) для крепежного элемента
2.
Плашка
3.
Подвижный флажок
4.
Мастика
Опечатывающее устройство типа «флажок» состоит из плашки и подвижного флажка. Подвижный флажок поворачивается в продольном направлении.
Опечатывание замка при помощи опечатывающего устройства типа «флажок» производится с применением мастики и пломбира. Плашка фиксируется на дверь шкафа напольного 19" рядом с замком через отверстия при помощи крепежных элементов. Подвижный флажок поворачивается в сторону замка и перекрывает доступ к нему. Мастика укладывается в центральную часть плашки поверх подвижного флажка. Пломбиром (рис. 3.37) ставится соответствующий оттиск на мастике, после чего поворот подвижного флажка в сторону от замка становится невозможным без нарушения печати и деформации проставленного оттиска.
Оповещатели охранно-пожарный комбинированный и охранно-пожарный световой предназначены для оповещения о состоянии боковых панелей и дверей шкафа напольного 19" в случае несанкционированного доступа.
Внешний вид оповещателя охранно-пожарного приведен на рис. 3.39.
Показать
Рисунок 3.39: Внешний вид оповещателя охранно-пожарного

Извещатели охранные предназначены для блокировки боковых панелей и дверей шкафа напольного 19" на открывание или смещение с выдачей сигнала «Тревога» на оповещатели охранно-пожарные.
Внешний вид извещателя охранного приведен на рис. 3.40.
Показать
Рисунок 3.40: Внешний вид извещателя охранного

2.2.3 В состав программной части ВК входят ОПО и СПО.
В качестве ОПО20 используется операционная система (ОС) Astra Linux Special Edition.
СПО17 обеспечивает:
-
математическое моделирование динамики полета самолета;
-
имитацию работы бортовых систем и оборудования;
-
формирование в масштабе реального времени информации для воспроизведения ИУП АРМЛ7;
-
выдачу в масштабе реального времени информации, требуемой для генерации изображения внекабинной обстановки;
-
обеспечение воспроизведения изображения внекабинного пространства;
-
синтез и выдачу в гарнитуру в масштабе реального времени акустической информации, для воспроизведения акустических шумов;
-
взаимодействие с другими средствами из состава ТМК21;
-
обеспечение согласованного (реализуемого едиными программными средствами с использованием одинаковых трехмерных моделей) с другими средствами из состава ТМК отображения внекабинного пространства.
СПО реализовано по модульному принципу и включает в себя:
-
СПО математической модели имитируемого самолета;
-
СПО взаимодействия с органами управления АРМЛ;
-
СПО имитаторов приборных досок;
-
СПО воспроизведения речевой информации и специальных сигналов;
-
СПО акустических шумов;
-
СПО имитации средств связи;
-
СПО визуальной обстановки.
Подробная информация по установке, настройке и использованию СПО приведена в комплекте программных документов ВГИП.00502-01 20 01 Автоматизированное рабочее место тактической подготовки летного состава на Су-35С. Специальное программное обеспечение. Ведомость эксплуатационных документов.
2.2.4 Маркировка ВК выполнена на маркировочной табличке в соответствии с пунктом 1.6.2 и размещена на передней двери шкафа напольного 19".
Пломбирование ВК изготовителем не предусмотрено.
2.2.5 Маркировка и пломбирование транспортной упаковки ВК выполнены в соответствии с пунктами 1.7.12 и 1.7.13.
2.2.6 Упаковку СЧ ВК в ящики ВГИП.321231.201, ВГИП.ХХХХХХ.ХХХ и ВГИП.ХХХХХХ.ХХХ (7.1 Требования к транспортированию АРМ ПЛС на Су-35С и условиям, при которых оно должно осуществляться / Таблица 8.1: Перечень упаковки, ее содержимое и габаритные размеры) выполнять в следующей последовательности:
-
выполнить демонтаж ВК в соответствии с пунктом 4.3.5;
-
упаковать вычислитель моделирования, вычислители визуализации, коммутаторы и KVM-переключатель в упаковку производителя данных изделий;
-
уложить все крепежные элементы в пакеты полиэтиленовые;
-
обернуть пакеты полиэтиленовые с уложенными крепежными элементами пленкой воздушно-пузырьковой и стрейч-пленкой в три-четыре слоя;
-
уложить в ящик ВГИП.321231.201 шкаф напольный 19" в следующей последовательности:
1.
демонтировать стенку ящика;
2.
обернуть шкаф напольный 19" пленкой воздушно-пузырьковой в три-четыре слоя. При этом свободные концы пленки воздушно-пузырьковой закрепить лентой полиэтиленовой с липким слоем;
3.
обернуть шкаф напольный 19" картоном гофрированным в один-два слоя;
4.
закрепить обернутые пленкой воздушно-пузырьковой и стрейч-пленкой пакеты полиэтиленовые с уложенными крепежными элементами лентой полиэстеровой ко дну ящика с помощью строительного степлера;
5.
установить на дне ящика бруски (брус-2-ХВ-50×100);
6.
установить шкаф напольный 19" в ящик на бруски;
7.
закрепить шкаф напольный 19" с помощью бруса-2-ХВ-50×50. Перемещение шкафа напольного 19" внутри ящика не допускается;
8.
не более чем за 2 часа до окончания упаковки разместить на полу ящика силикагель технический (два тканевых мешка по 0,5 кг) и закрепить с помощью строительного степлера;
9.
проложить картон гофрированный между тканевыми мешками с силикагелем и упаковываемым изделием. Контакт силикагеля с упаковываемым изделием не допускается;
10.
накрыть шкаф напольный 19" пленкой полиэтиленовой;
11.
выполнить монтаж стенки ящика;
-
уложить в ящик ВГИП.ХХХХХХ.ХХХ вычислители визуализации (4 шт.) и коммутаторы в соответствии с надписями и указаниями, приведенными на упаковке изготовителя данных изделий в следующей последовательности:
1.
демонтировать крышку ящика;
2.
уложить на дно ящика вычислители визуализации (4 шт.);
3.
уложить поверх вычислителей коммутаторы;
4.
закрепить упаковываемые изделия с помощью бруса-2-ХВ-50×50 и ленты монтажной перфорированной. Перемещение упаковываемых изделий внутри ящика не допускается;
5.
не более чем за 2 часа до окончания упаковки разместить в ящике силикагель технический (четыре тканевых мешка по 0,5 кг в качестве консервационного материала) и закрепить с помощью строительного степлера;
6.
проложить картон гофрированный между тканевыми мешками с силикагелем и упаковываемыми изделиями. Контакт силикагеля с упаковываемыми изделиями не допускается;
7.
заполнить свободное пространство внутри ящика пенопластом и картоном гофрированным;
8.
накрыть закрепленные упаковываемые изделия пленкой полиэтиленовой;
9.
выполнить монтаж крышки ящика;
-
уложить в ящик ВГИП.ХХХХХХ.ХХХ вычислитель моделирования, вычислители визуализации (3 шт.) и KVM-переключатель в соответствии с надписями и указаниями, приведенными на упаковке изготовителя данных изделий в следующей последовательности:
1.
демонтировать крышку ящика;
2.
уложить на дно ящика вычислители визуализации (3 шт.) и вычислитель моделирования;
3.
уложить поверх вычислителей KVM-переключатель;
4.
закрепить упаковываемые изделия с помощью бруса-2-ХВ-50×50 и ленты монтажной перфорированной. Перемещение упаковываемых изделий внутри ящика не допускается;
5.
не более чем за 2 часа до окончания упаковки разместить в ящике силикагель технический (четыре тканевых мешка по 0,5 кг в качестве консервационного материала) и закрепить с помощью строительного степлера;
6.
проложить картон гофрированный между тканевыми мешками с силикагелем и упаковываемыми изделиями. Контакт силикагеля с упаковываемыми изделиями не допускается;
7.
заполнить свободное пространство внутри ящика пенопластом и картоном гофрированным;
8.
накрыть закрепленные упаковываемые изделия пленкой полиэтиленовой;
9.
выполнить монтаж крышки ящика;
-
опломбировать ящики в соответствии с пунктом 1.7.13.
